Grille pare-pluie (WG)

Rectangulaire

  • Disponible dans toutes les tailles intermédiaires, incrément de 1 mm
  • Cadre en profilé d'aluminium extrudé avec limon double paroi et larmier continu pour protection de la façade
  • Lamelles en aluminium qui assurent une protection anticorrosive au niveau de l'arête de coupe
  • Protection efficace des installations de ventilation contre la pluie, l'infiltration de feuillage et les oiseaux
  • Faible perte de pression grâce à une conception des lamelles qui favorise l'écoulement
  • Combinaison facile avec nos registres rectangulaires
  • Anodisé en option ou coloris RAL standards au choix

Domaine d'application : Les grilles pare-pluie offrent une bonne protection des ouvertures d'alimentation et d'évacuation des installations de ventilation, contre la pluie et l'infiltration de feuillage et d'oiseaux. Pour des raisons physiques, elles ne peuvent empêcher l'action de divers facteurs et de petites quantités d'eau peuvent passer à travers. Une étanchéité à l'eau presque totale peut être obtenue en conjonction avec l'utilisation de produits d'élimination après coup.

Façon: Conception fonctionnelle des cadres et lamelles en aluminium, anodisés moyennant surcoût, coloris au choix.

Cadre : Les profilés extrudés en aluminium garantissent une haute protection anticorrosion et s'adaptent avec précision. Le profilé de cadre inférieur servant à éviter la stagnation de salissures et d'eau est réalisé avec des parois lisses. Il possède un larmier continu sur toute la largeur.

Disponible au choix sans larmier

Lamelles : Profilés en aluminium maintenus par une liaison de serrage, interchangeables individuellement en cas de détérioration. Disponibles avec demi-ailettes pour les demandes spéciales.

Grille de protection : Grillage en fil d'acier galvanisé avec fixation à clips, ouverture de maille 16 mm

Perte de pression : Particulièrement faible en raison de la conception des lamelles, qui favorisent l'écoulement, et de la grille de protection.

Montage et combinaisons : Le profil de cadre permet le montage universel en façade, dans les appareils et les conduits. Combinaison très simple avec nos registres rectangulaires JS/JL avec un cadre de raccordement ou un cadre de registre rectangulaire allongé.

Equipement : Cadre de montage en acier galvanisé 2 mm

Version spéciale : Versions de porte à un ou deux battants pour climatiseur de toit avec lamelles verticales

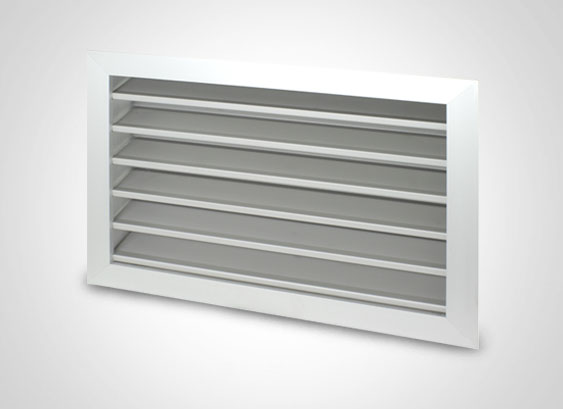

Grille pare-pluie WG avec ailettes 55 mm
(72% section libre) Réf. N° 260

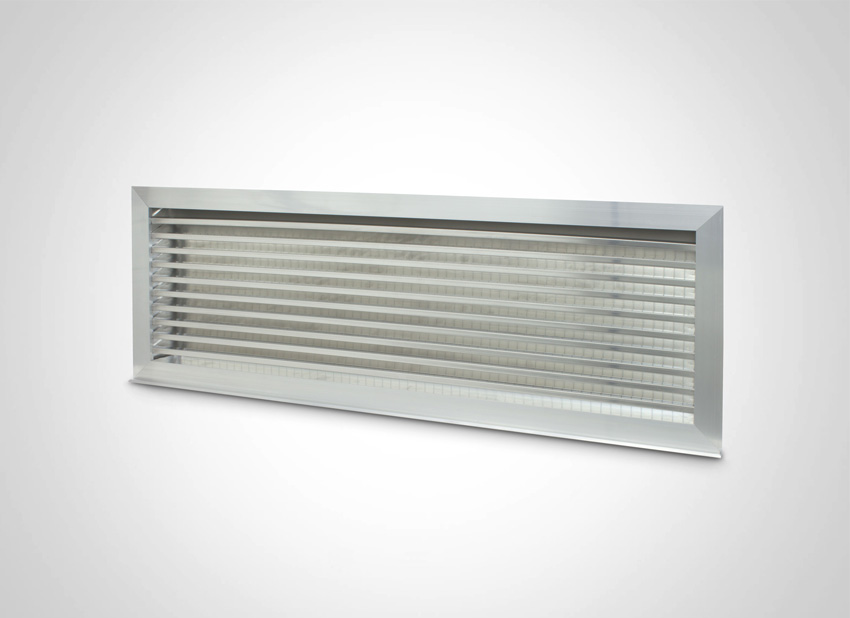

Grille pare-pluie WG avec ailettes 27,5 mm
(50% section libre) Réf. N° 261

Grille pare-pluie WG Fabr. AEROTECHNIK SIEGWART GmbH en version aluminium. Réservoir lisse et larmier sur toute la largeur du cadre, version avec lamelles pour perte de pression modérée.

Largeur « a » = mm,

Hauteur « b » = mm :

Version :

Equipement avec/sans cadre de montage.
