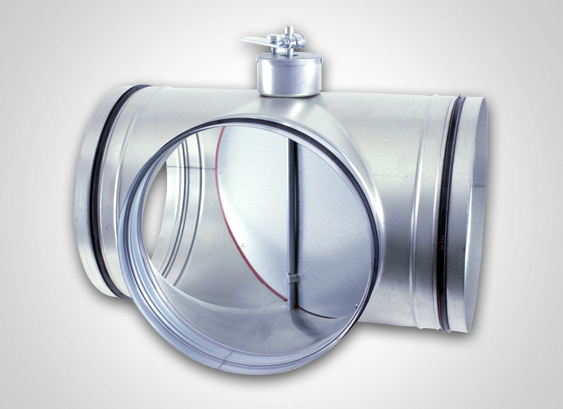

Clapets de dérivation (BPK 224)

  • Corps de tube en tôle d'acier galvanisé
  • Soudage au laser sans décalage gênant de la tôle d'enveloppe
  • Les bouts de raccordement sont calibrés conformément à la norme DIN EN 12237 concernant les dimensions, de forme rigide et s'adaptent parfaitement
  • Orientation du flux d'air par un clapet réglable
  • Fonction assurée par deux clapets standards mis en service l'un après l'autre

Pour la déviation de l'air. Remplace deux registres étanches traditionnels.

Robustesse : Le joint à lèvres en caoutchouc est principalement tolérant aux dommages liés aux tubes légèrement biseautés et mal ébavurés.

Remplacement : Au cas où le joint à lèvres est endommagé par une quelconque circonstance imprévue ou détruit, appliquer une nouvelle bague d'étanchéité indépendante.

Démontage : Du fait de la conception du joint, les éléments se séparent facilement.

Montage apparent : La conception du joint avec joint à lèvres est particulièrement adaptée au montage apparent car on peut s'affranchir d'agents d'étanchéité supplémentaires comme de la bande adhésive. Elle a le souci d'un design architectural, moderne et séduisant.

Hygiène : La surface lisse du boîtier soudé au laser empêche l'accumulation d'impuretés et de poussières.

Résistance : Joint à lèvres en matériau EPDM résistant à l'usure, résistant aux vapeurs faiblement corrosives et aux produits chimiques.

Réglage : Les clapets de dérivation sont équipés de série d'une commande manuelle autobloquante

Plage de température : Les clapets de dérivation supportent des températures comprises entre -15 °C et +100 °C.

Système d'étanchéité : Le raccord mâle est étanche à l'air conformément à la norme DIN EN 12237 classe D.

Le perçage du disque de fermeture est logé dans un raccordement vissé sans entretien et étanche à l'air.

Version 1 : Clapet de dérivation à commande manuelle (BPKH)
Version 2 : Clapet de dérivation avec console pour ajustage moteur (BPKM)

N° de réf. : 224

Clapet de dérivation Type: BPKH, (BPKM), no. de réf. 224
Vanne papillon ronde pour la fermeture des conduits d'air, de conception compacte avec corps tubulaire en tôle d'acier galvanisé sendzimir, soudé au laser sans chevauchement; Vanne papillon avec joint en silicone résistant aux intempéries, fonction de fermeture vers une direction selon la norme DIN EN 1751 classe 3.
La bague d'arbre du disque d'arrêt est sans entretien et étanche à l'air, raccordement par joints à lèvres en EPDM étanchéité du raccordement de tuyau selon DIN EN 12237 classe D. Etanchéité du boîtier selon DIN EN 1751 classe C. Réglage manuel du volet.
