Registres étanches (AK 220)
- Acier galvanisé ou acier inox
- Étanche à l'air selon DIN EN 1751 classe 4 pour les SN 80 - 400
- Boîtier soudé au laser
- Raccordement avec joint à lèvres en caoutchouc
- Clapet de réglage avec engommage en silicone (au choix en EPDM)
- Raccord mâle étanche à l'air selon DIN EN 12237 classe D
- Débit de fuite selon DIN EN 1751 classe C
- Moteur pour réglage électrique ou pneumatique, en option.
Pour la fermeture des conduites d'air
Corps de tube en tôle d'acier galvanisé ou au choix en acier inox « soudure au laser » sans déport gênant de la tôle d'enveloppe. Les raccords mâles sont calibrés sous presse conformément à DIN EN 12237 concernant les dimensions, de forme rigide et s'adaptent parfaitement
Le joint des registres étanches, pour une mise en pression ou en dépression jusqu'à 1 000 Pa dans le sens de l'écoulement, est étanche à l'air conformément à la norme DIN EN 1751 classe 4 (certifié TÜV) pour les SN 80 - 400 et une vitesse d’air de 10 m/s au maximum.
Le perçage de palier des registres étanches est logé dans un raccordement vissé sans entretien et étanche à l'air.
Réglage : Les registres étanches sont équipés de série d'une commande manuelle autobloquante (aucun outil n'est nécessaire pour le réglage et la régulation) et sont aussi appropriés pour une commande électrique à distance.
Isolation : registre étanche, enveloppe isolante d'épaisseur d'isolant 25 ou 50 mm, disponible pour toutes les versions.
Plage de température : Les registres étanches supportent des températures de -15 °C à +100 °C.
Instruction de montage : Selon la norme DIN EN 12097, il convient de prévoir une accessibilité au réseau de conduits et au registre étanche pour la commande et la maintenance.
Vitesse du flux d'air : jusqu'à 10 m/s
Système d'étanchéité du raccord mâle : le raccord mâle est étanche à l'air conformément à la norme DIN EN 12237 classe D.
Robustesse : Le joint à lèvres en caoutchouc est principalement tolérant aux dommages liés aux tubes légèrement biseautés et mal ébavurés.
Remplacement : Au cas où le joint à lèvres est endommagé par une quelconque circonstance imprévue ou détruit, appliquer une nouvelle bague d'étanchéité indépendante.
Démontage : Du fait de la conception du joint, les éléments se séparent facilement.
Montage apparent : La conception du joint avec joint à lèvres est particulièrement adaptée au montage apparent car on peut s'affranchir d'agents d'étanchéité supplémentaires comme de la bande adhésive.
Hygiène : La surface lisse du boîtier soudé au laser empêche l'accumulation d'impuretés et de poussières.
Résistance : Joint à lèvres en matériau EPDM résistant à l'usure, résistant aux vapeurs faiblement corrosives et aux produits chimiques.

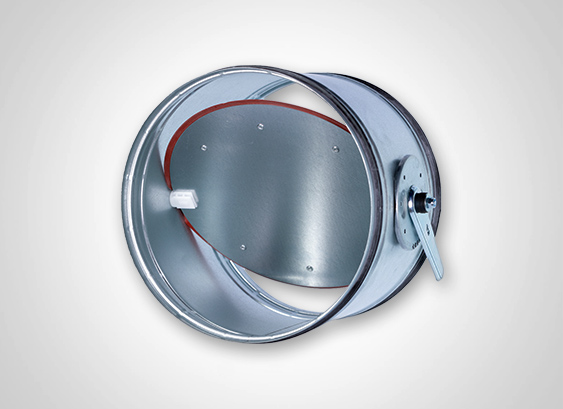

Version 1 : registre étanche à commande manuelle AKH

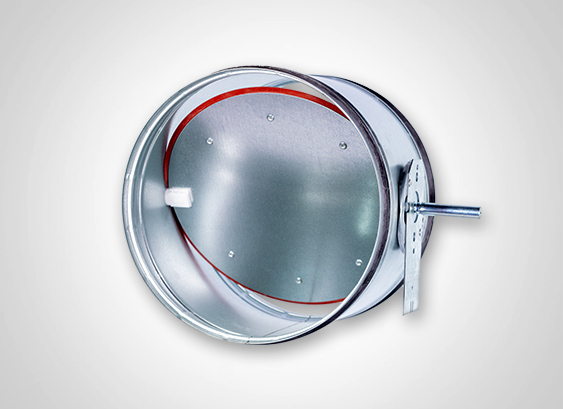

Version 2 : registre étanche avec console pour servomoteur électrique AKM
Version 3 : registre étanche avec console pour servomoteur pneumatique AKP
modèle en acier inoxydable – matériau 1.4571
Version Atex
N° de réf. : 220
Registre étanche/type : AKH, (AKM), (AKP) - Fabrication : AEROTECHNIK E. Siegwart.
Corps de tube en tôle d'acier galvanisé - soudage au laser, perçage du disque de fermeture logé dans un raccordement sans entretien et étanche à l'air, étanchéité à l'air conforme à la norme DIN EN 1751 classe 4 dans le sens de l'écoulement, étanchéité à l'air du tuyau de jonction conforme à la norme DIN EN 12237classe D.
Température d'exploitation : -15°C - +100°C
