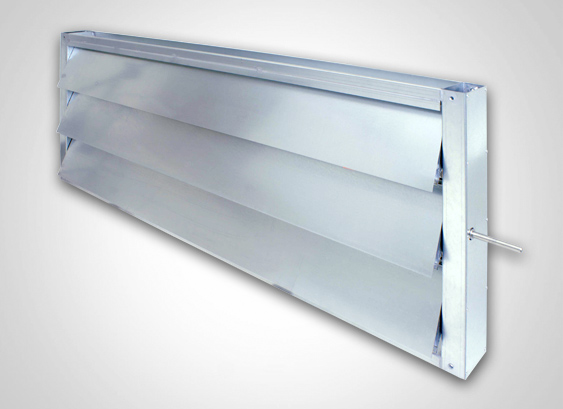

Registres rectangulaires (JS)

Standard

  • Etanchéité Classe 1 selon la norme EN 1751
  • Sans entretien
  • Version roue dentée ou triangle
  • Favorise l'écoulement de l'air, est silencieux
  • Composants anticorrosifs

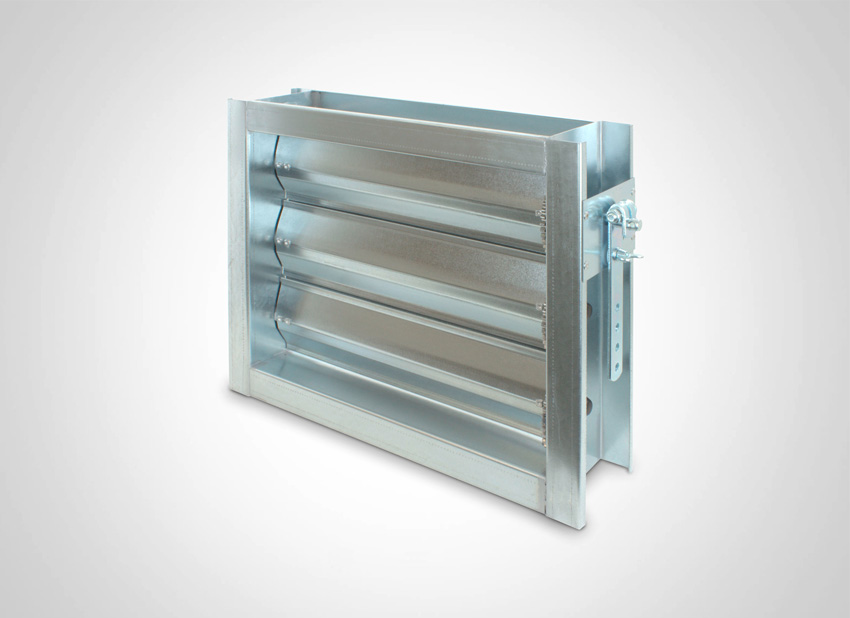

  • Disponible en acier galvanisé, aluminium ou acier inox matériau 1.4301 (V2A) ou alternativement matériau 1.4571 (V4A)

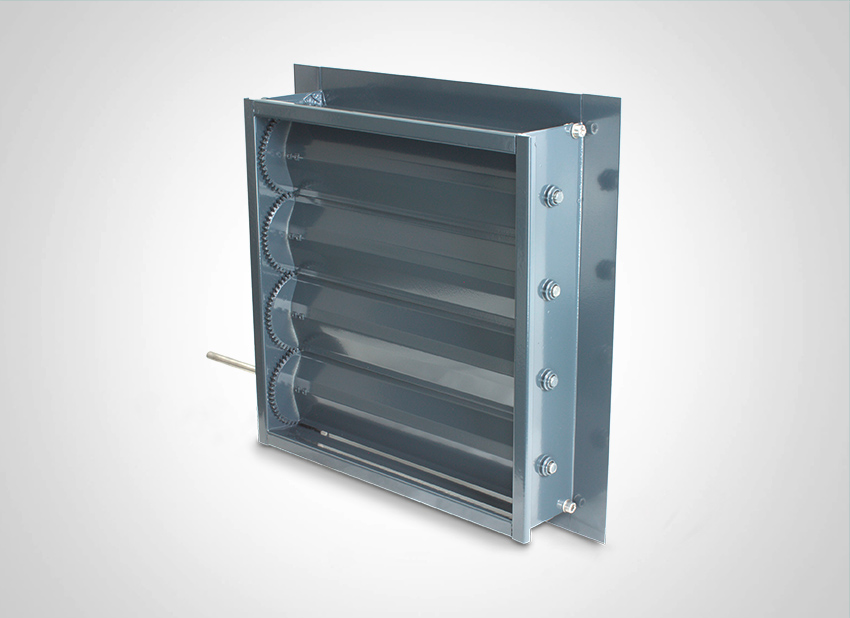

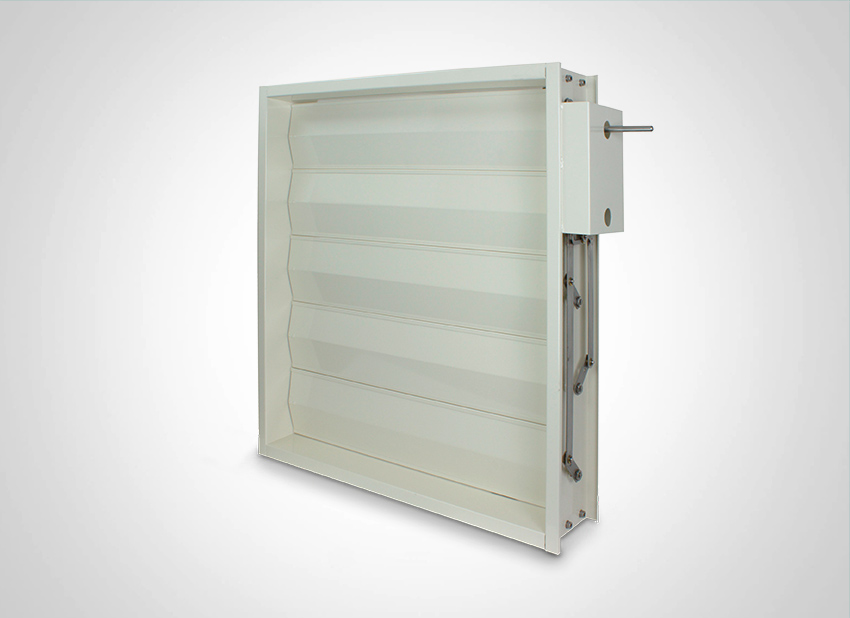

  • En peinture Epoxy au choix, coloris suivant RAL
  • Disponible aussi en version antidéflagrant (directive ATEX)
  • Plusieurs formes spéciales disponibles sur demande

Version : L'offre couvre la version standard « JS » (Étanchéité conforme à la norme DIN EN 1751 classe 1)

Dimensions : Largeur (a) entre 200 et 2 000 mm et hauteur (b) entre 200 et 2 000 mm; tailles intermédiaires disponibles par pas de 1 mm; leur prix est calculé sur la base du prix de la dimension supérieure suivante. Disponible dans toutes les hauteurs et largeurs pour ces dimensions

Cadre : En acier galvanisé, disponible en plusieurs profils de bride, options d'installation universelles. Tout profil de bride réalisé sur demande. En cas de profil de bride non précisé, généralement fabriqué en C 38.

Lamelles : En acier galvanisé, façonnées en profils creux résistants à la déformation en largeurs 100 mm et 165 mm.

Paliers : En polyamide, sans entretien et étanches à l'air, disponibles dans les deux versions, disponibilité de paliers en PTFE et en laiton pour les températures élevées. Roulements pour pressions plus élevées, sur demande.

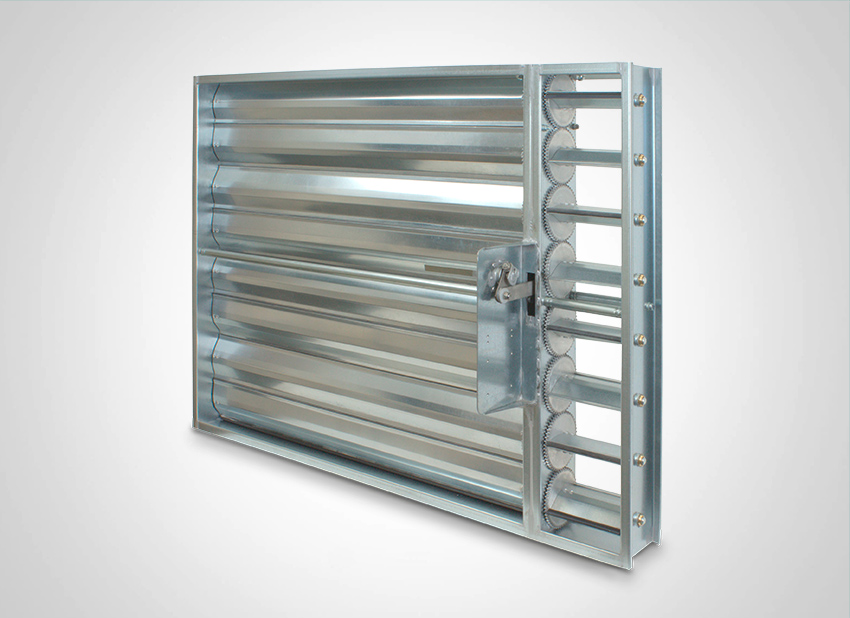

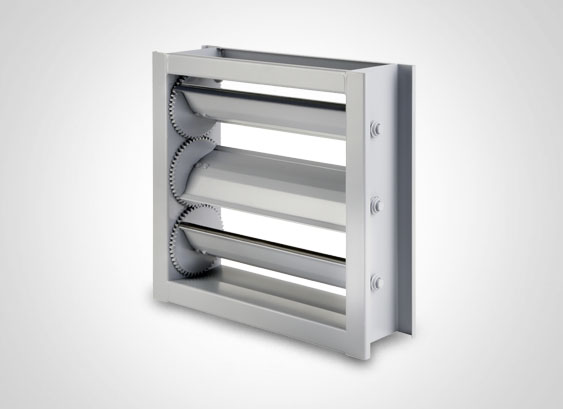

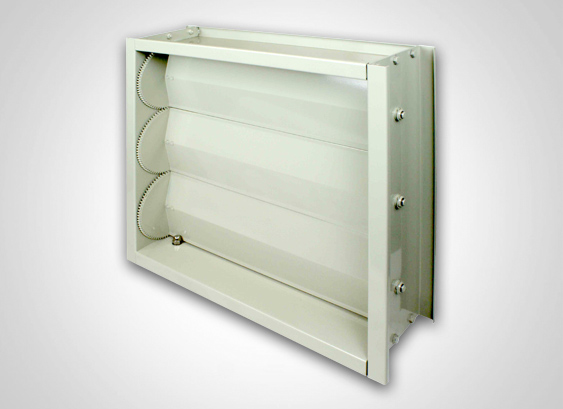

Couplage des lamelles : par roues dentées en aluminium disposées à l'intérieur, disposition sur un côté.

Possibilités de réglage : optimisation du réglage manuel et du réglage motorisé pour tous les cas de figure

Prolongations d'axe : la prolongation d'axe, comportant un manchon femelle, un arbre d'extension et des goupilles cannelées, doit permettre le montage aligné du servomoteur. De plus, lors du recours à des prolongations d'axe, nous recommandons systématiquement, l'utilisation de palier intermédiaire pour prévenir toute flexion de l'axe de transmission.

Equipement : Des dispositifs de fixation sont fournis de série pour le montage de tous les servomoteurs courants.

Combinaison : une combinaison de série est possible avec la grille pare-pluie, Réf. N° 260 et 261.

Standard JS N° de réf. 250 avec largeur de lamelles 100 mm, profondeur des clapets 110 mm pour triangle 140 mm

Standard JS N° de réf. 251 avec largeur de lamelles 165 mm, profondeur des clapets 175 mm

ATTESTATIONS HYGIÈNE
attestation simplifiée JK 294-295.pdf
ATTESTATIONS HYGIÈNE
attestation simplifiée registres rectangulaires JK laqués 282-283, 288-289…
ACOUSTIQUE-CALCULS
POUR WINDOWS 7 ET 10 ; PROGRAMME AUTONOME (logiciel)
Télécharger
FLEXION DES LAMELLES POUR LAMELLE DE REGISTRES RECTANGULAIRES 100 MM
(Réf. n° 250/254/256)
Télécharger
FLEXION DES LAMELLES POUR LAMELLE DE REGISTRES RECTANGULAIRES 165 MM
(Réf. N° 251/255/257)
Télécharger
COUPLE POUR REGISTRES RECTANGULAIRES JK ETANCHES A L'AIR AVEC LAMELLES 100 MM
(Réf. N° 250)
Télécharger
COUPLE POUR REGISTRES RECTANGULAIRES JK ETANCHES A L'AIR AVEC LAMELLES 165 MM
(Réf. n° 251)
Télécharger
COEFFICIENTS DE RÉSISTANCE
Télécharger
VALEURS DE FUITE
SELON DIN EN 1751 ET DIN 1946 PARTIE 4
Télécharger

Registre rectangulaire fabrication AEROTECHNIK SIEGWART version JS, cadre en acier galvanisé, lamelles galvanisées
largeur 100 mm, profil creux résistant à la déformation, palier sans entretien et étanche à l'air, couplage des lamelles sur un côté à roues dentées en aluminium.

Dimensions : Largeur (a) = mm
Hauteur (b) = mm


Registre rectangulaire fabrication AEROTECHNIK SIEGWART version JS, cadre en acier galvanisé, lamelles galvanisées largeur 165 mm, profil creux résistant à la déformation, palier sans entretien et étanche à l'air, couplage des lamelles sur un côté à roues dentées en aluminium.

Dimensions : Largeur (a) = mm
Hauteur (b) = mm
