Régulateur de débit
VRRK 500

constant, auto régulant - rectangulaire

  • Pour une utilisation avec systèmes de conduits complexes pour la régulation de la distribution de l'air
  • Système mécanique auto régulant sans énergie auxiliaire
  • Débit volumétrique pré-réglé en usine – modifiable par le client par échelle graduée
  • Dimensions en hauteur et en largeur variables – la largeur doit cependant être supérieure à la hauteur
  • Adapté à un montage horizontal ou vertical

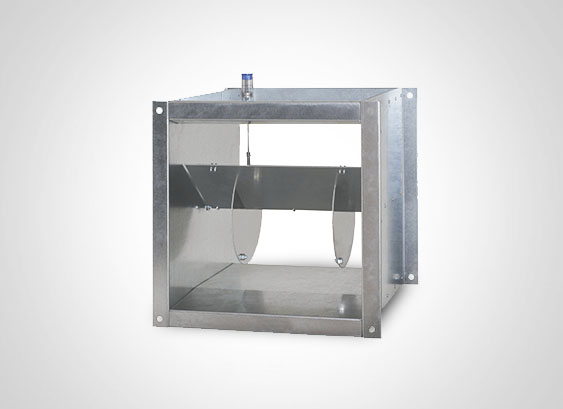

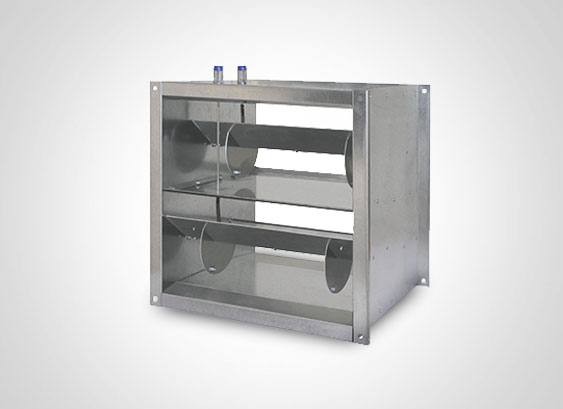

  • Version variateur double disponible selon la taille

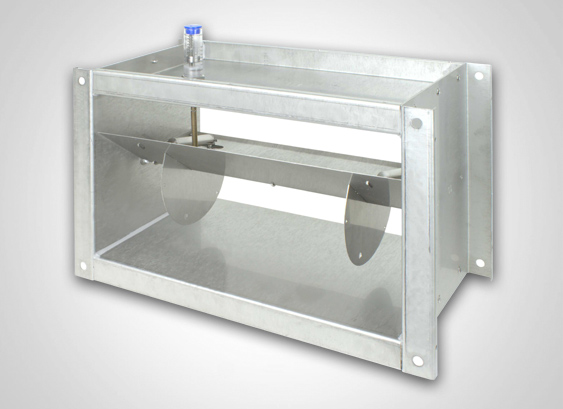

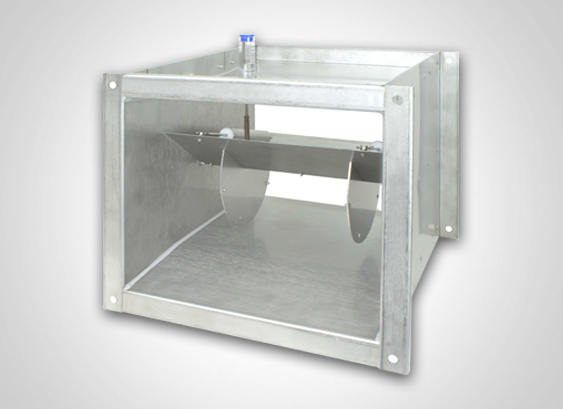

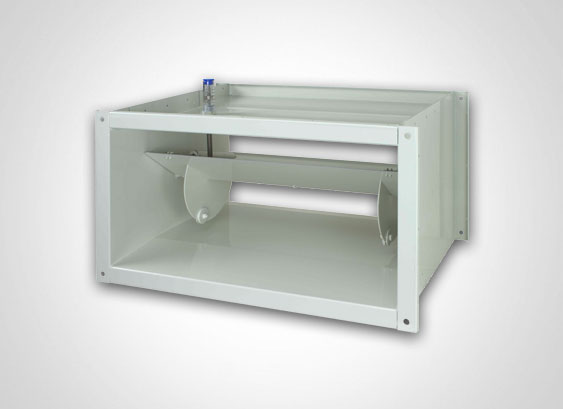

  • Versions spéciales Atex, laquées, acier inox ou avec enveloppe isolante

Domaine d'application :
Les régulateurs de débit VRRK sont utilisés dans des systèmes de conduits complexes pour la régulation de la distribution de l'air. Ils ont pour mission de maintenir, durablement et indépendamment de la variation de la pression de conduit, une valeur de consigne donnée uniforme pour le débit d'air.

Mode de fonctionnement :
La régulation du débit d'air avec les régulateurs de débit constants sans énergie auxiliaire est effectuée par une plaque de régulation asymétrique coudée, facilement maniable, qui assure un mode de régulation et de réponse déjà sensible aux faibles débits d'air.

Adaptation de la réponse et précision de la régulation :
Le régulateur fonctionne, dans une plage de régulation stable, à partir de la pression minimale de mise en œuvre, qui est une fonction du débit d'air, jusqu'à une différence de pression maximale de 1 000 Pa. Dans ce domaine total de pression, l'écart de débit d'air s'élève à ± 10 %. Pour des vitesses de l'air inférieures à 4 m/s et un montage horizontal, l'écart de débit d'air peut-être tout à fait supérieur à celui donné précédemment. Des conditions d'écoulement défavorables, des impuretés ou de légères tensions lors du montage peuvent également provoquer des écarts plus élevés.

Température d'exploitation :
Les composants du régulateur sont principalement résistants à l'usure et à des températures de -30°C à+100°C. Pour les régulateurs de débit avec servomoteur, les températures de fonctionnement des servomoteurs s'appliquent mais peuvent être différentes suivant le type et la fabrication.


Montage du régulateur :
La plaque de régulation est logée dans une bague en PTFE, facilement maniable et sans entretien. Un ou deux régulateurs de vitesse pneumatiques empêchent la plaque de régulation de se balancer et d'osciller et garantissent un mode de régulation et de réponse précis.


Position de montage :
L'équilibrage précis de la plaque de régulation est possible grâce à un contrepoids perpendiculaire à la plaque, qui assure un mode de régulation précis quelle que soit la position de montage. Le profil d'écoulement avant le régulateur de débit devrait être transversal puisque des conditions d'écoulement défavorables (comme par ex., un écoulement asymétrique, un étranglement, une déviation provoquée par des bords tranchants) peuvent influencer négativement le mode de régulation et de réponse.


Réglage :
Les régulateurs de débit constants sont livrés soit avec le débit d'air choisi par le client soit avec un débit volumétrique de référence fixé en usine.

Le débit d'air peut-être modifié à tout moment manuellement par le client au moyen d'une clef Allen (2 mm) dans les limites de l'échelle de valeurs donnée. On peut aussi faire varier le débit volumétrique depuis un servomoteur électrique ou pneumatique.


Dimensionnement :
Lors du choix du régulateur et du dimensionnement du système de conduits, il faut veiller à ce que la vitesse d'écoulement dans le réseau de conduits ne soit ni inférieure à 3,0 m/s ni supérieure à 10,0 m/s. Le système de conduite en amont et en aval du régulateur doit être de même dimension. Il est recommandé de prendre pour valeur de référence, valeur moyenne et tendance, une vitesse moyenne d'écoulement de l'air de 6,5 m/s .


ATEX :
Le régulateur de débit constant peut être fabriqué en version antidéflagrante conformément à la réglementation ATEX. Conformément à la catégorie de matériel 2, il peut être employé dans les zones de risque de déflagration de gaz 1 ou 2 ainsi que dans les zones à risque de déflagration en milieu de poussières 21 et 22 . Le régulateur est identifié comme suit : II 2GD c IIB 80°.


Isolation :

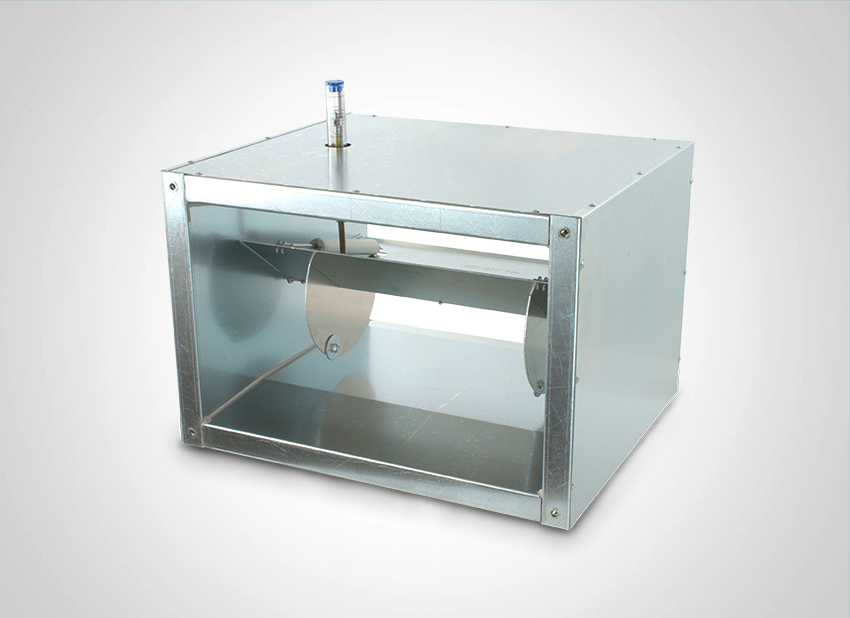

Les régulateurs de débit peuvent être isolés thermiquement et phoniquement au moyen d'une enveloppe isolante d'épaisseur 30 mm. Le dispositif de régulation ou la console moteur peuvent être prolongés pour le cas d'une isolation par le maître d'ouvrage. Il convient alors de préciser l'épaisseur d'isolation au moment de la commande.


Instruction de montage :
Selon la norme DIN EN 12097, il convient de prévoir une accessibilité au réseau de conduits et au régulateur pour le réglage et la maintenance. Prière de tenir compte à ce sujet de notre document concernant les instructions de montage et de stockage.

Régulateur de débit VRRK N° de réf. 500
Régulateur de débit constant, auto régulant sans énergie auxiliaire

  • Quantité d'air souhaitée réglée en usine conformément aux données du client
  • Possibilité de modifier la quantité d'air au moyen du dispositif de régulation
  • Hauteur et largeur de dimensions variables, longueur constante


Régulateur de débit VRRK N° de réf. 502
Réglage pneumatique

Montage du régulateur et mode de fonctionnement comme précédemment, réglage initial usine avec régulation variable par entraînement de réglage pneumatique, commande d'amorçage avec une pression de commande de 0,2 – 1,0 bar (pression de service max. autorisée 1,3 bar).

Type moteur :
LTG SMA 1 ou équivalent (jusqu'à largeur 250 mm)
Air Torque ou équivalent (à partir de 251 mm de largeur)

Régulateur de débit VRRK N° de réf. 503
Réglage électrique

Montage du régulateur et mode de fonctionnement ainsi que réglage initial usine, deux valeurs de consigne de réglage par entraînement électrique pour une tension d'alimentation de service de 230 Volt, 50 Hz, deux valeurs de consigne de réglage sans position intermédiaire, commande d'amorçage des valeurs de consigne par contacts commutateurs.

Type moteur:
Belimo LM 230A-S ou équivalent (jusqu'à largeur 250 mm)
Belimo NM 230A-S ou équivalent (à partir de largeur 251 mm)


Régulateur de débit VRRK N° de réf. 504
Montage du régulateur et mode de fonctionnement idem modèle 503, avec cependant un interrupteur auxiliaire pour déclenchement d'un ordre supplémentaire.

Type moteur:
Belimo LM 230A-S ou équivalent (jusqu'à largeur 250 mm)
Belimo NM 230A-S ou équivalent (à partir de largeur 251 mm)


Régulateur de débit VRRK N° de réf. 505
Montage du régulateur et mode de fonctionnement idem modèle 503, avec cependant une tension d'alimentation de service de 24 Volt AC, 50/60 Hz, ou 24 Volt DC.

Type moteur:
Belimo LM 24A ou équivalent (jusqu'à largeur 250 mm)
Belimo NM 24A ou équivalent (à partir de largeur 251 mm)


Régulateur de débit VRRK N° de réf. 506
Montage du régulateur et mode de fonctionnement idem modèle 503, avec cependant régulation variable par entraînement de réglage électrique pour une tension d'alimentation de service de 24 Volt AC, 50/60 Hz ou 24 Volt DC, avec signal de réglage 2 à 10 Volt tension continue.

Type moteur:
Belimo LM 24A-MF ou équivalent (jusqu'à largeur 250 mm)
Belimo NM 24A-MF ou équivalent (à partir de largeur 251 mm)

LOGICIEL POUR ACOUSTIQUE-CALCUL
Programme autonome sous Windows 7 et 10
Télécharger

Fabrication : AEROTECHNIK E. Siegwart, type : VRRK, régulateur de débit constant, mécanique auto régulant sans énergie auxiliaire, modèle rectangulaire avec profil de bride C30, quantité d'air pré-réglée en usine – modifiable par le client par échelle graduée, haute précision de débit volumétrique , comportant une plaque de régulation manœuvrable étanche à l'air, plage de pression différentielle 50 Pa à 1 000 Pa, plage de débit volumétrique 3:1, température d'exploitation -30°C  100°C, résistant à l'usure, sans entretien et logeable indépendamment de la position; enveloppe du régulateur et de l'amortisseur de vibrations en tôle d'acier galvanisé, plaque de régulation et amortisseur de vibrations en aluminium, roulements coulissants en PTFE. Tolérances de fabrication et taux de fuite conformes à la norme DIN EN 1507.
