Drosselklappen (DK 228)

  • Rohrkörper aus sendzimirverzinktem Stahlblech oder aus Edelstahl
  • Laserstumpfgeschweißt ohne störenden Versatz des Mantelbleches
  • Die Steckenden sind maßlich preßkalibriert nach DIN 24147 T1 und sind hierdurch formsteif und paßgenau
  • Optional mit elektronischer/pneumatischer Verstellung

Zum Abgleichen von Volumenströmen.

Rohrkörper:
Die Rohrkörper bestehen aus sendzimirverzinktem Stahlblech oder wahlweise aus Edelstahl. Sie sind „laserstumpfgeschweißt" ohne störenden Versatz des Mantelbleches. Die Steckenden sind maßlich preßkalibriert nach DIN 24147 T1 und sind hierdurch formsteif und paßgenau. Die Drosselscheibe ist wartungsfrei und luftdicht gelagert.

Verstellung:
Serienmäßig werden die Drosselklappen mit selbstarretierender Handverstellung ausgerüstet (für die Verstellung und Einregulierung sind keine Werkzeuge notwendig), sind aber auch für eine elektrische Fernverstellung geeignet.

Isolierung:
Drosselklappe mit Isolierung in den Dämmstärkedicken 25 oder 50 mm für alle Ausführungen lieferbar.

Montagehinweis:
Gemäß DIN 1946 T4 ist eine Zugänglichkeit zu dem Leitungssystem und der Drosselklappe für die Betätigung und Instandhaltung vorzusehen.

Temperaturbereich:
Die Drosselklappen können in einem Temperaturbereich von -15 °C bis +100 °C eingesetzt wer-den. Die besonders für Industriezwecke konzipierte Variante sogar bis 180 °C.

Dichtungssystem der Steckverbindung:
Die Steckverbindungmit Lippengummi ist luftdicht nach DIN EN 12237 Klasse D.

Robustheit:
Die Lippengummidichtung ist im wesentlichen unempfindlich gegen Beschädigungen bei leicht schrägen und schlecht entgrateten Rohren.

Auswechseln:
Sollte die Lippengummidichtung bei irgendeinem unvorhergesehenen Umstand beschädigt oder verlorengegangen sein, ist nur ein neuer loser Dichtring aufzulegen.

Demontage:
Durch die Dichtungskonzeption lassen sich die Bauteile wieder leicht voneinander trennen.

Sichtmontage:
Da auf zusätzliche Abdichtmittel wie Klebeband verzichtet werden kann, eignet sich die Dichtungskonzeption mit Lippengummidichtung besonders für Sichtmontagen. Zeitgemäßes, ansprechendes, architektonisches Design.

Hygiene:
Die glatte Oberfläche des lasergeschweißten Gehäuses verhindert das Ansammeln von Schmutz- und Staubpartikeln.

Beständigkeit:
Alterungsbeständige Lippengummidichtung aus EPDM-Werkstoff, beständig gegen schwach aggressive Dämpfe und Chemikalien.

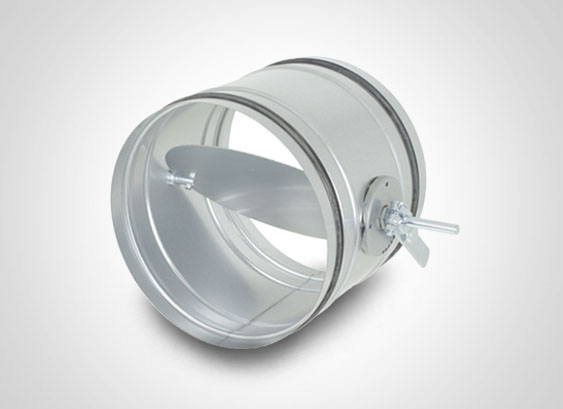

Ausführung 1: Drosselklappe mit Handverstellung DKH

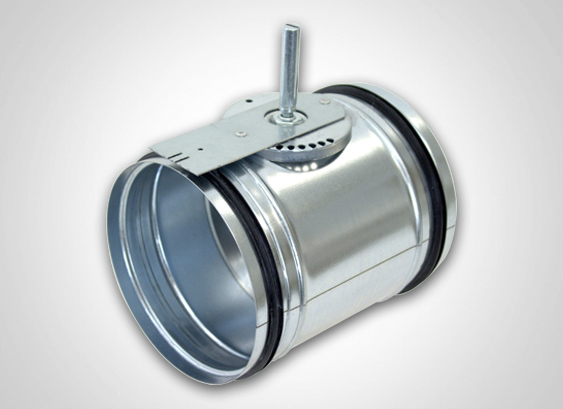

Ausführung 2: Drosselklappe mit Konsole für Stellantrieb DKM

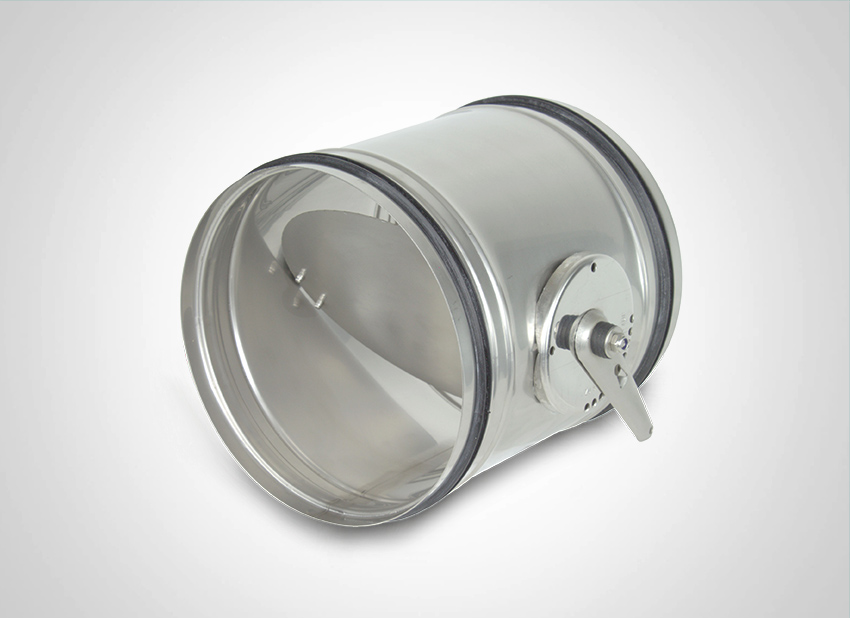

Ausführung in Edelstahl – Werkstoff 1.4571

Best.-Nr.: 228 mit glattem Steckende
Best.-Nr.: 9228 mit Lippengummidichtung

Drosselklappe - DK, Nr. 9228
Fabrikat: AEROTECHNIK E. Siegwart
Typ: DKH, Nr. 9228-1
Runde Drosselklappe zum Regeln von Volumenströmen in Luftleitungen, in kompakter Bauform mit Rohrkörper und Klappenblatt aus sendzimirverzinktem Stahlblech, Körper überlappungsfrei lasergeschweißt; Gehäuse luftdicht Klasse C gem. DIN EN ISO 1751; Wellendurchführung der Drosselscheibe wartungsfrei und luftdicht gelagert, Lager und Klappenblatthalter aus Kunststoff; Dichtigkeit der Rohrverbindung nach DIN EN 12237 Klasse D.
Klappenverstellung von Hand.
Steckverbindung mit Doppellippengummi-Dichtung Lipstar aus EPDM.

Temperatureinsatzbereich: -15°C bis +100°C
Geeignet für Luftgeschwindigkeiten bis 12 m/s
Nenndurchmesser: 80 – 400 mm

Ausführung 1:
Klappenverstellung und Zwischenarretierung manuell durch Rasterscheibe und Stellhebel.

Varianten:

  • Steckverbindung mit glattem Steckende Best.-Nr. 228-1
  • Lager und Klappenblatthalter aus Metall Best.-Nr. 9231-1 für NW 80-630

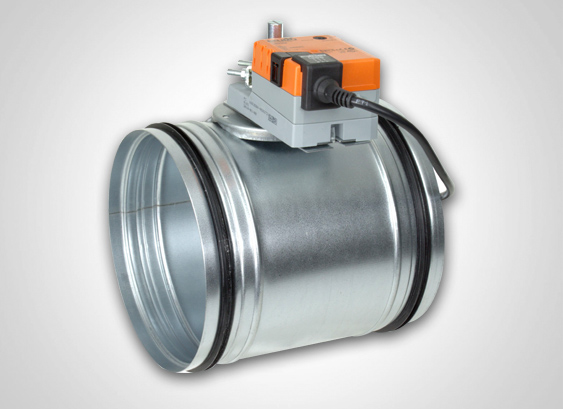

  • Mit aufgesetzter Konsole zur Aufnahme eines elektrischen Stellantriebes Best.-Nr. 9228-2
  • Industrieausführung mit massiver durchgehender 12 mm Welle und verstärktem Klappenblatt, Best.-Nr. 9230-1
  • Mit gelochter Drosselscheibe ca. 30 % freier Querschnitt im beschlossenen Zustand Best.-Nr. 9229-1
  • Edelstahl 1.4571 (V4A) Best.-Nr. 9226-1
