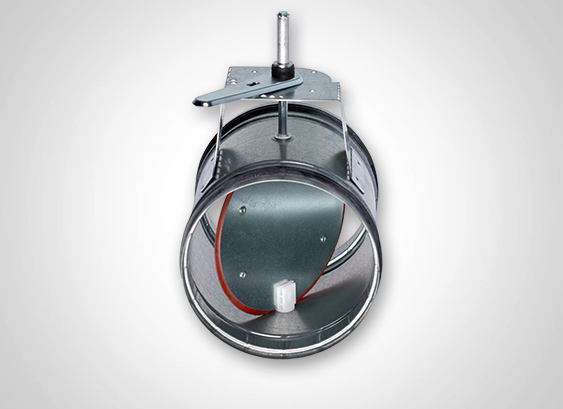

Kombi-Absperrklappe
(AK 219)

Die Kombi-Absperrklappe AK Nr. 219 ist eine Weiterentwicklung der bewährten Absperrklappe Nr. 220. Die Klappe ist mit einem Handhebel für manuelle Verstellung und mit einer klappbaren Konsole zur Montage eines elektronischen Motors ausgestattet. Die Konsole ist zur einfachen Isolierung vom Rohrkörper abgesetzt.

  • NW 80 bis 400
  • Körper luftdicht Klasse C nach DIN EN ISO 1751
  • Klappenblatt (Gummierung aus Silikon) luftdicht Klasse 4 nach DIN EN ISO 1751
  • Kundenseitig mit Dämmschale 25 oder 50 mm ausstattbar
  • Steckverbindung mit Doppellippengummi-Dichtung Lipstar™ luftdicht Klasse D nach DIN EN ISO 12237

Die Kombi-Absperrklappe AK Nr. 219 ist eine Weiterentwicklung der bewährten Absperrklappe Nr. 220 von Aerotechnik E. Siegwart. Die Kombi-Absperrklappe ist werkseitig mit einem Hebel zur Handverstellung und gleichzeitig mit einer Konsole für elektrische Motoren (Belimo LM / CM) ausgestattet. Eine in der Konsole integrierte Montagelasche für den Motor kann bei Bedarf ausgeklappt werden.

Die Konsole ist zudem ca. 50 mm vom Rohrkörper abgesetzt, so dass eine kundenseitige nachträgliche Isolierung bzw. Dämmung zur Reduzierung des Abstrahlgeräusches individuell möglich ist.

Ihre Vorteile / Produktvorteile:

  • Sie können flexibel auf Kundenanforderungen reagieren und brauchen nur eine Lagerhaltung.
  • Der Handbetrieb kann nachträglich leicht vor Ort auf Motorbetrieb umgebaut werden. Eine kurze Beschreibung des Umbaus senden wir Ihnen auf Nachfrage gerne zu.



Best.-Nr.: 219 mit Lippengummidichtung Lipstar aus EPDM

Absperrklappe – AK, Nr. 219 mit Kombikonsole für Handverstellung und Motor
Fabrikat: AEROTECHNIK E. Siegwart
Typ: AK Nr. 219


Runde Absperrklappe zum Absperren von Luftleitungen, in kompakter Bauform mit Rohrkörper aus sendzimirverzinktem Stahlblech, überlappungsfrei lasergeschweißt; Stellklappe mit alterungsbeständiger Silikondichtung, Steckenden mit Lippendichtung aus EPDM, Wellendurchführung der Absperrscheibe ist wartungsfrei und luftdicht gelagert, in Strömungsrichtung luftdicht nach DIN EN 1751 Klasse 4 bei Drücken bis 1000 Pa für die ND 80 bis 400, Lager und Klappenblatthalter aus Kunststoff; Dichtigkeit der Rohrverbindung mit Doppellippengummi-Dichtung Lipstar aus EPDM nach DIN EN 12237 Klasse D, Gehäuseleckage nach DIN EN 1751 Klasse C.

Mit spezieller Konsole für Handverstellung und gleichzeitig optional zur Montage eines elektronischen Motors Belimo LM / CM. Konsole abgesetzt vom Rohrkörper für kundenseitige Isolierung mit bis zu 50 mm dicker Dämmschale.

Temperatureinsatzbereich: -15°C bis +100°C
Geeignet für Luftgeschwindigkeiten bis ca. 10 m/s
Nenndurchmesser: 80 – 400 mm
