Kombi-Drosselklappe
(DKL 9227)

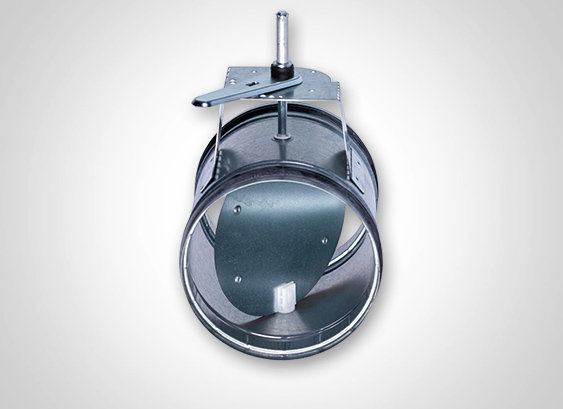

Die Kombi-Drosselklappe DKL Nr. 9227 ist eine Weiterentwicklung der bewährten Drosselklappe Nr. 9228. Die Drosselklappe ist mit einem Handhebel für manuelle Verstellung und mit einer klappbaren Konsole zur Montage eines elektronischen Motors ausgestattet. Die Konsole ist zur einfachen Isolierung vom Rohrkörper abgesetzt.

  • NW 80 bis 400
  • Körper luftdicht Klasse C nach DIN EN ISO 1751

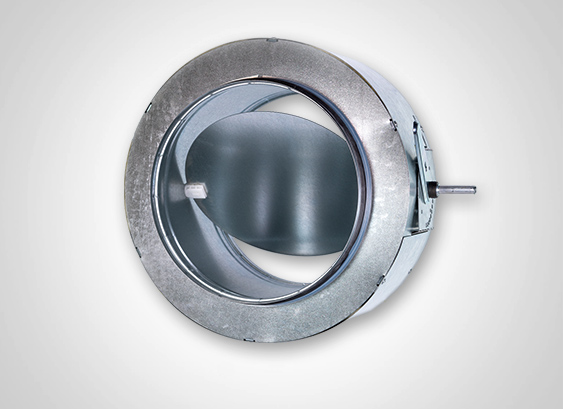

  • Kundenseitig mit Dämmschale 25 oder 50 mm ausstattbar
  • Steckverbindung mit Doppellippengummi-Dichtung Lipstar™ luftdicht Klasse D nach DIN EN ISO 12237

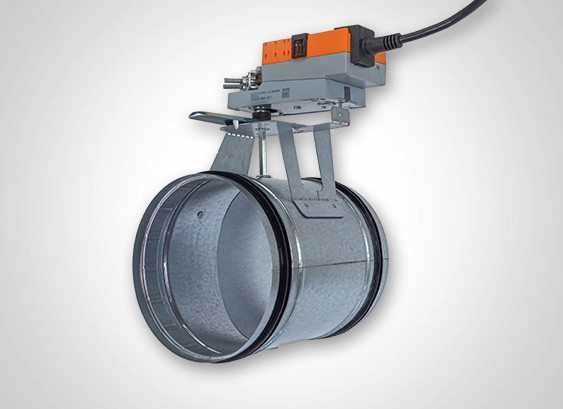

Die Kombi-Drosselklappe DKL Nr. 9227 ist eine Weiterentwicklung der bewährten Drosselklappe Nr. 9228 von Aerotechnik E. Siegwart. Die Kombi-Drosselklappe ist werkseitig mit einem Hebel zur Handverstellung und gleichzeitig mit einer Konsole für elektrische Motoren (Belimo LM / CM) ausgestattet. Eine in der Konsole integrierte Montagelasche für den Motor kann bei Bedarf ausgeklappt werden.

Die Konsole ist zudem ca. 50 mm vom Rohrkörper abgesetzt, so dass eine kundenseitige nachträgliche Isolierung bzw. Dämmung zur Reduzierung des Abstrahlgeräusches individuell möglich ist.

Ihre Vorteile / Produktvorteile:

  • Sie können flexibel auf Kundenanforderungen reagieren und brauchen nur eine Lagerhaltung.
  • Der Handbetrieb kann nachträglich leicht vor Ort auf Motorbetrieb umgebaut werden. Eine kurze Beschreibung des Umbaus senden wir Ihnen auf Nachfrage gerne zu.



Best.-Nr.: 227 mit glattem Steckende
Best.-Nr.: 9227 mit Lippengummidichtung Lipstar aus EPDM

Drosselklappe – DK, Nr. 227 mit Kombikonsole für Handverstellung und Motor
Fabrikat: AEROTECHNIK E. Siegwart
Typ: DK Nr. 227
Runde Drosselklappe zum Regeln von Volumenströmen in Luftleitungen, in kompakter Bauform mit Rohrkörper und Klappenblatt aus sendzimirverzinktem Stahlblech, Körper überlappungsfrei lasergeschweißt, Gehäuse luftdicht Klasse C gem. DIN EN ISO 1751; Wellendurchführung der Drosselscheibe wartungsfrei und luftdicht gelagert, Lager und Klappenblatthalter aus Kunststoff.
Mit spezieller Konsole für Handverstellung und gleichzeitig optional zur Montage eines elektronischen Motors Belimo LM / CM. Konsole abgesetzt vom Rohrkörper für kundenseitige Isolierung von bis zu 50 mm Dämmstärke.
Steckverbindung mit glattem Steckende.

Temperatureinsatzbereich: -15°C bis +100°C
Geeignet für Luftgeschwindigkeiten bis 12 m/s
Nenndurchmesser: 80 – 400 mm



Drosselklappe – DK, Nr. 9227 mit Kombikonsole für Handverstellung und Motor
Fabrikat: AEROTECHNIK E. Siegwart
Typ: DK Nr. 9227
Runde Drosselklappe zum Regeln von Volumenströmen in Luftleitungen, in kompakter Bauform mit Rohrkörper und Klappenblatt aus sendzimirverzinktem Stahlblech, Körper überlappungsfrei lasergeschweißt, Gehäuse luftdicht Klasse C gem. DIN EN ISO 1751; Wellendurchführung der Drosselscheibe wartungsfrei und luftdicht gelagert, Lager und Klappenblatthalter aus Kunststoff. Dichtigkeit der Rohrverbindung nach DIN EN 12237 Klasse D.
Mit spezieller Konsole für Handverstellung und gleichzeitig optional zur Montage eines elektronischen Motors Belimo LM / CM. Konsole abgesetzt vom Rohrkörper für kundenseitige Isolierung von bis zu 50 mm Dämmstärke.
Steckverbindung mit Doppellippengummi Lipstar aus EPDM.

Temperatureinsatzbereich: -15°C bis +100°C
Geeignet für Luftgeschwindigkeiten bis 12 m/s
Nenndurchmesser: 80 – 400 mm


Variante:

Mit glattem Steckende Best.- Nr. 227
