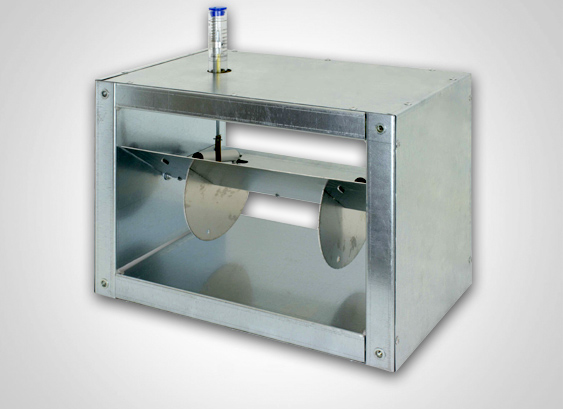

Volumenstromregler
VRRK 500

Einsatzbereich:
Die Volumenstromregler VRRK werden in Kanalleitungssystemen zur selbsttätigen Regelung der Luftmengenverteilung eingesetzt. Sie haben die Aufgabe, einen vorgegebenen Sollwert des Luftvolumenstroms nachhaltig und unabhängig vom schwankenden Kanalluftdruck gleichmäßig einzuhalten.

Funktionsweise:
Bei den Konstant-Volumenstromreglern ohne Hilfsenergie wird die Volumenstromregelung durch eine leichtgängig gelagerte, asymmetrisch abgewinkelte Regelplatte vorgenommen, die schon bei kleinen Luftmengendurchsätzen ein feinfühliges Ansprech- und Regelverhalten sicherstellt.

Ansprechverhalten u. Regelgenauigkeit:
Der Regler arbeitet ab dem Mindestansprechdruck, der eine Funktion des Volumenstroms ist, bis zur Maximaldruckdifferenz von 1000 Pa in einem stabilen Regelbereich. Über diesen gesamten Druckbereich beträgt die Volumenstromabweichung ± 10 %. Bei kleineren Luftgeschwindigkeiten unter 4 m/s und horizontalem Einbau kann die Volumenstromabweichung durchaus größer sein als vorstehend angegeben. Ungünstige Anströmverhältnisse, Verschmutzung oder leichte Verspannung bei der Montage können ebenfalls größere Abweichungen bewirken.

Temperaturbereich:
Die Bauteile des Reglers sind weitgehend alterungs- und temperaturbeständig von -30°C bis +100°C. Bei Volumenstromreglern mit Stellmotoren gelten einschränkend die Einsatztemperaturen der Stellantriebe, welche abhängig von Typ und Fabrikat unterschiedlich sein können.

Regleraufbau:
Die Regelplatte ist in einer leichtgängigen und wartungsfreien PTFE-Buchse gelagert. Ein bzw. zwei pneumatische Kolbendämpfer verhindern ein Schwingen und Pendeln der Regelplatte und garantieren ein genaues Ansprech- und Regelverhalten.

Einbaulage:
Genaue Auswuchtung der Regelplatte erfolgt durch ein senkrecht auf der Regelplatte angeordnetes Gegengewicht, das in allen Einbaulagen ein genaues Regelverhalten sicherstellt. Das Strömungsprofil vor dem Volumenstromregler sollte Querschnittsfüllend sein, da ungünstige Strömungsverhältnisse (wie z.B. asymmetrische Anströmung, Einschnürung, Umlenkung um scharfe Kanten) das Ansprech- und Regelverhalten negativ beeinflussen können.

Einstellung:
Die Konstant-Volumenstromregler werden entweder mit dem vom Kunden gewünschten Volumenstrom oder mit einem werkseitig eingestellten Referenzvolumenstrom ausgeliefert.

Über eine Handverstellung kann mit Hilfe eines Inbusschlüssels (2 mm) der Volumenstrom kundenseitig im Bereich der auf der jeweiligen Skala angegebenen Werte verstellt werden. Alternativ kann der Volumenstrom auch über einen elektrischen oder pneumatischen Stellantrieb variiert werden.

Dimensionierung:
Bei der Auswahl des Reglers und der Dimensionierung des Kanalleitungssystems ist zu beachten, daß die Strömungsgeschwindigkeit im Leitungssystem nicht unter 3,0 m/s und nicht über 10,0 m/s liegen soll. Das vor- und nachgeschaltete Leitungssystem zum Regler sollte mit gleichen Abmessungen erfolgen. Als Anhaltswert wird eine mittlere Luftgeschwindigkeit von ca. 6,5 m/s als Mittel- und Orientierungswert empfohlen.

ATEX:
Der Konstant-Volumenstromregler kann auch in explosionsgeschützter Ausführung nach ATEX hergestellt werden. Er darf entsprechend der Gerätekategorie 2 in der Gas- Explosionsschutzzone 1 oder 2 sowie in der Staubexplosionsschutzzone 21 und 22 verwendet werden. Der Regler ist wie folgt gekennzeichnet: II 2GD c IIB 80°.

Isolierung:
Die Volumenstromregler können mit einer Schall- bzw. Wärmeisolierung in der Dämmstärkedicke 30 mm mit Dämmschale ausgeführt werden. Bei bauseitiger Isolierung kann die Einstellvorrichtung bzw. die Motorkonsole verlängert werden. Die Isolierstärke ist dann bei der Bestellung mit anzugeben.

Montagehinweis:
Gemäß DIN EN 12097 ist eine Zugänglichkeit zu dem Leitungssystem und dem Volumenstromregler für die Betätigung und Instandhaltung zu beachten. Bitte beachten Sie hierzu auch unser Dokument zur Lager- und Einbauanweisung.

Volumenstromregler VRRK Best.-Nr.: 500
Konstant-Volumenstromregler selbsttätig regelnd ohne Hilfsenergie

• Solluftmenge durch werkseitige Einstellung gemäß Kundenangabe
• Änderung der Luftmenge mittels Einstellvorrichtung möglich
• Abmessung in Höhe und Breite variabel; Länge konstant


Volumenstromregler VRRK Best.-Nr.: 502
Pneumatische Verstellung

Regleraufbau und Funktionsweise wie vor, werkseitige Grundeinstellung mit variabler Regelung über pneumatischen Verstellantrieb, Ansteuerung mit einem Steuerdruck von 0,2 - 1,0 bar (max. zulässiger Betriebsdruck 1,3 bar).

Motortyp:
LTG SMA 1 bzw. gleichwertig (bis Breite 250 mm)
Air Torque bzw. gleichwertig (ab Breite 251 mm)

Volumenstromregler VRRK Best.-Nr.: 503
Elektrische Verstellung

Regleraufbau und Funktionsweise wie vor, werkseitige Grundeinstellung, Zwei-Sollwertregelung über elektrischen Verstellantrieb für eine Betriebsspannung von 230 Volt, 50 Hz, als Zwei-Sollwert-Regler ohne Zwischenstellung, Ansteuerung der Sollwerte über Schaltkontakte.

Motortyp:
Belimo LM 230A bzw. gleichwertig (bis Breite 250 mm)
Belimo NM 230A bzw. gleichwertig (ab Breite 251 mm)

Volumenstromregler VRRK Best.-Nr.: 504
Regleraufbau und Funktionsweise analog zu 503, jedoch mit eingebautem Hilfsschalter zur Auslösung eines zusätzlichen Schaltbefehls.

Motortyp:
Belimo LM 230A-S bzw. gleichwertig (bis Breite 250 mm)
Belimo NM 230A-S bzw. gleichwertig (ab Breite 251 mm)


Volumenstromregler VRRK Best.-Nr.: 505
Regleraufbau und Funktionsweise analog zu 503, jedoch mit einer Betriebsspannung von AC 24 Volt, 50/60 Hz, bzw. DC 24 Volt.

Motortyp:
Belimo LM 24A bzw. gleichwertig (bis Breite 250 mm)
Belimo NM 24A bzw. gleichwertig (ab Breite 251 mm)

Volumenstromregler VRRK Best.-Nr.: 506
Regleraufbau und Funktionsweise analog zu 503, jedoch mit variabler Regelung über elektrischen Verstellantrieb für eine Betriebsspannung von AC 24 Volt, 50/60 Hz, bzw. DC 24 Volt mit Stellsignal 2 bis 10 Volt Gleichspannung.

Motortyp:
Belimo LM 24A-MF bzw. gleichwertig (bis Breite 250 mm)
Belimo NM 24A-MF bzw. gleichwertig (ab Breite 251 mm)
