Volumenstromregler

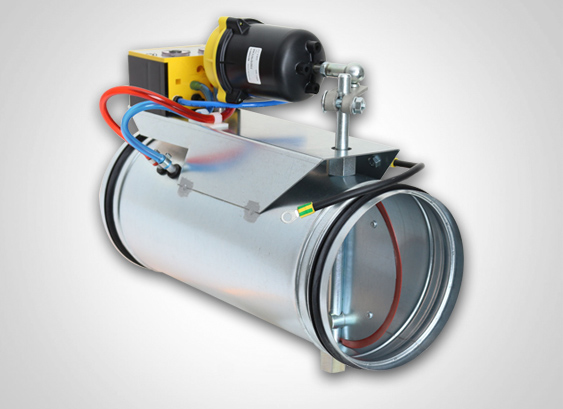

VRSE 600

Der Volumenstromregler vom Typ VRSE ist eine kostengünstige Alternative zu dem Volumenstromregler vom Typ VRME. Der Volumenstromregler dient zur druckunabhängigen Regelung von variablen Volumenströmen in Zuluft- und Abluftsystemen. Der Volumenstromregler besteht aus einer Regelklappe, die gleichzeitig auch als Absperrklappe dienen kann und zwei im Rohrkörper integrierten Messstäben sowie den elektronischen Regelkomponenten.

• Luftgeschwindigkeiten von 1,4 bis 12,0 m/s
• Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
• Gehäuseleckage nach EN 1751, Klasse C

Abmessungen:
ø 80 mm, ø 100 mm, ø 125 mm, ø 140 mm, ø 150 mm, ø 160 mm, ø 180 mm, ø 200 mm, ø 224 mm, ø 250 mm, ø 280 mm, ø 300 mm, ø 315 mm, ø 355 mm, ø 400 mm

Material:

• Verzinktes Stahlblech
• Material Edelstahl 1.4571

Optionen:

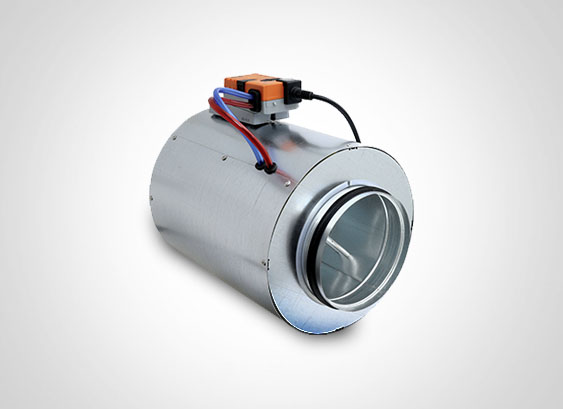

• 25 oder 50 mm Dämmschale zur Reduzierung des Abstrahlgeräusches
• Telefonieschalldämpfer zur Reduzierung des Strömungsgeräusches

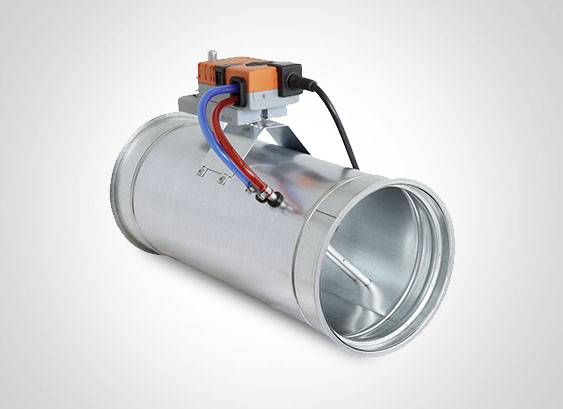

• Verbindung beidseitig mit Flachflansch oder Bord
  (Standard: Steckende mit Doppellippendichtung)

Anbaukomponenten:

• VAV Universalregler (dynamisch oder statisch)
• VAV Regelsystem für sensible Arbeitsbereiche mit schnellaufendem Klappenantrieb
• Kompaktregler Standard mit statischer Differenzdruckmessung
• Kompaktregler Pharma mit statischer Differenzdruckmessung und schnellaufendem Klappenantrieb
• Kompaktregler mit dynamischer Differenzdruckmessung
• Pneumatischer Volumenstromregler

Produktinformation:
Die Differenzdruckmessung erfolgt mittels Messstäben, an denen 2 bis 8 Messstellen nach dem Schwerlinienverfahren angebracht sind.

• Werkseitige Einstellung und Programmierung auf die vom Kunden geforderten Volumenströme.
• Die eingestellten minimalen und maximalen Volumenströme können nachträglich vom Kunden verstellt werden.
• Steckenden nach DIN 12237 mit Doppellippendichtung
• Gehäuse und Regelklappe aus verz. Stahlblech
• Regelklappendichtung aus Silikon
• Sensorrohre aus Aluminium
• lufttechnische Überprüfung jedes Gerätes auf dem Prüfstand

Technische Daten:
Nenngrößen: 80 - 400 mm
Volumenstrombereich 25 - 5400 m³/h
Volumenstromregelbereich ca. 12 - 100 % vom Nennvolumenstrom
Differenzdruckbereich 20 - 1000 Pa
Umgebungstemperatur 0 - 50 °C

Funktion:
Die Strömungsgeschwindigkeit wird über die Messstangen und einen Differenzdruckfühler aufgenommen.
Der Differenzdruckfühler gibt die ermittelte Geschwindigkeit als elektrisches Signal an die Regeleinheit.
Die Regeleinheit vergleicht dieses Signal mit dem Sollwert und verstellt entsprechend den Stellantrieb.

Regelgenauigkeit:
Der Regler arbeitet ab dem Mindestansprechdruck bis zur Maximaldruckdifferenz von 1000 Pa. Über den gesamten Druckbereich beträgt die Volumenstromabweichung ± 10 % (bis 100 m³/h ± 10 m³/h).

Einbauhinweis:
Beim Einbau nach Umlenkungen oder Abzweigen muß die Anströmstrecke 5 x DN betragen. Bitte beachten Sie hierzu auch unser Dokument zur Lager- und Einbauanweisung.

Wartung:
Alle Bauteile sind unter normalen Bedingungen wartungsfrei, alterungsbeständig und korrosionsfest. Gemäß DIN EN 12 097 ist eine Zugänglichkeit zu dem Leitungssystem und dem Volumenstromregler für eine eventuelle Verstellung und Instandhaltung vorzusehen. Für die Stellmotoren und Regler gelten zusätzlich die Angaben des Herstellers.

Volumenstromregler VRSE Best.-Nr.: 603
Sauter Regler, Fühler und Motor, bis NW 355 ASV205BF132E (5Nm), ab NW 400 ASV215BF132E (10 Nm), Kompaktregler
Meßverfahren: statisch
Volumenstrom: Vmin 20-80% (von Vnenn) und Vmax 30-100% (von Vnenn)
Führungssignal:  0V-10V, BACnet

Volumenstromregler VRSE Best.-Nr.: 607
Siemens Regler, Fühler und Motor, bis NW 355 GDB 181.1E/3 (5 Nm), NW 400 GLB 181.1E/3 (10 Nm), Kompaktregler
Meßverfahren: dynamisch
Volumenstrom: Vmin 0-100% (von Vnenn) und Vmax 20-100% (von Vnenn)
Führungssignal:  0V-10V

Volumenstromregler VRSE Best.-Nr.: 610
Belimo Regler, Fühler und Motor, bis NW 355 LMV-D3-MP (5 Nm), NW 400 NMV-D3-MP (10 Nm), Kompaktregler
Meßverfahren: dynamisch
Volumenstrom: Vmin 0-100 % (von Vnenn) und Vmax 20-100% (von Vnenn)
Führungssignal:  2V-10V, MP-Bus


Volumenstromregler VRSP Best.-Nr.: 613
Sauter Regler Typ RLP 10, bis NW 250 Motor Typ AK 31 P (1,8 Nm), ab NW 280 Motor Typ AK 41 P (3 Nm), ab NW 355 Motor Typ AK 42 P (10 Nm)
Meßverfahren: statisch
Volumenstrom: Vmin 20-80 % (von Vnenn) und Vmax 30-90% (von Vnenn)
Führungssignal:  0,2 bar - 1 bar


Volumenstromregler VRSE Best.-Nr.: 614
Sauter Regler, Fühler und Motor, ASV215BF152E (10 Nm), Kompaktregler (3-15sec)
Meßverfahren: statisch
Volumenstrom: Vmin 20-80 % (von Vnenn) und Vmax 30-100% (von Vnenn)
Führungssignal:  0V-10V


Volumenstromregler VRSE Best.-Nr.: 615
Belimo Regler und Fühler VRU-D3-BAC, bis NW 355 LM24A-VST (5 Nm, 120 s), NW 400 NM24A-VST (10 Nm, 120 s), Universalregler
Meßverfahren: dynamisch
Volumenstrom: Vmin 15-100 % (von Vnenn) und Vmax 20-100% (von Vnenn)
Führungssignal: 2V-10V, BACnet, Modbus, MP-Bus


Volumenstromregler VRSE Best.-Nr.: 616
Belimo Regler und Fühler VRU-D3-BAC, bis NW 355 LMQ24A-VST (4 Nm, 2,4 s), NW 400 NMQ24A-VST (8 Nm, 4 s), Universalregler
Meßverfahren: dynamisch
Volumenstrom: Vmin 15-100 % (von Vnenn) und Vmax 20-100% (von Vnenn)
Führungssignal: 2V-10V, BACnet, Modbus, MP-Bus


Volumenstromregler VRSE Best.-Nr.: 617
Belimo Regler und Fühler VRU-M1-BAC, bis NW 355 LM24A-VST (5 Nm, 120 s), NW 400 NM24A-VST (10 Nm, 120 s), Universalregler
Meßverfahren: statisch
Volumenstrom: Vmin 15-100 % (von Vnenn) und Vmax 20-100% (von Vnenn)
Führungssignal: 2V-10V, BACnet, Modbus, MP-Bus


Volumenstromregler VRSE Best.-Nr.: 618
Belimo Regler und Fühler VRU-M1-BAC, bis NW 355 LMQ24A-VST (4 Nm, 2,4 s), NW 400 NMQ24A-VST (8 Nm, 4 s), Universalregler
Meßverfahren: statisch
Volumenstrom: Vmin 15-100 % (von Vnenn) und Vmax 20-100% (von Vnenn)
Führungssignal: 2V-10V, BACnet, Modbus, MP-Bus

Volumenstromregler VRSE Best.-Nr.: 619
Belimo Regler, Fühler und Motor, bis NW 355 LMV-D3-MOD (5 Nm), NW 400 NMV-D3-MOD (10 Nm), Kompaktregler
Meßverfahren: dynamisch
Volumenstrom: Vmin 0-100 % (von Vnenn) und Vmax 20-100% (von Vnenn)
Führungssignal: 2V-10V, MOD-Bus
